Hệ thống quan trắc mực nước và lưu lượng giếng khoan tự động liên tục

Hệ thống quan trắc mực nước và lưu lượng giếng khoan tự động liên tục (online) là giải pháp quan trắc tài nguyên nước hiện đại, giúp đo đạc, truyền và lưu trữ dữ liệu mực nước, lưu lượng khai thác theo thời gian thực. Hệ thống đáp ứng đầy đủ yêu cầu kỹ thuật của Thông tư 17/2021/TT-BTNMT, hỗ trợ hiệu quả cho công tác quản lý, giám sát và báo cáo tài nguyên nước ngầm của các tổ chức, doanh nghiệp và cơ quan quản lý nhà nước.

Tổng quan hệ thống quan trắc mực nước và lưu lượng tự động

Hệ thống được thiết kế nhằm cung cấp dữ liệu quan trắc chính xác, liên tục và minh bạch, phục vụ trực tiếp cho Bộ Tài Nguyên Và Môi Trường, Sở Tài Nguyên Và Môi Trường các Tỉnh, Thành phố theo đúng quy định pháp luật hiện hành.

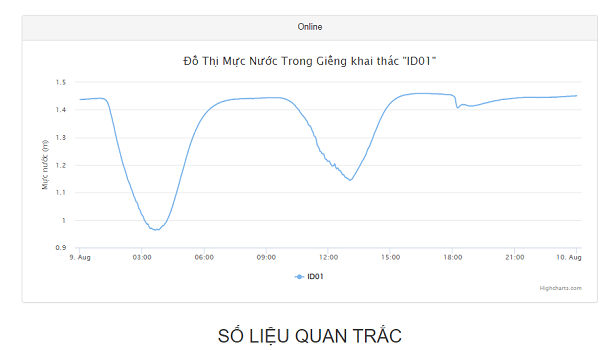

Tổng quan hệ thống quan trắc mực nước và lưu lượng tự động

Phạm vi ứng dụng thực tế

Hệ thống quan trắc mực nước tự động được ứng dụng linh hoạt trong nhiều lĩnh vực:

- Quan trắc mực nước giếng khoan khai thác nước dưới đất.

- Đo mực nước biển, sông, hồ chứa, ao (hồ), bể chứa và đập thủy điện.

- Theo dõi mực nước hố khoan phục vụ công tác tháo khô hố móng công trình.

- Kết hợp thiết bị đo lưu lượng tự động để cung cấp số liệu quan trắc đồng bộ, liên tục.

- Đáp ứng quy chuẩn kỹ thuật quan trắc mực nước theo yêu cầu riêng của từng Tỉnh.

Hệ thống quan trắc mực nước tự động được ứng dụng linh hoạt trong nhiều lĩnh vực

Yêu cầu kỹ thuật theo thông tư 17/2021/TT-BTNMT

Thiết bị quan trắc tại các công trình khai thác tài nguyên nước phải đáp ứng đầy đủ các tiêu chí sau:

- Có dải đo phù hợp với giá trị mực nước và lưu lượng cần đo.

- Hoạt động liên tục, ổn định và có khả năng kết nối, truyền dữ liệu về hệ thống giám sát trung tâm.

- Sai số tuyệt đối của thiết bị đo mực nước không vượt quá 01 cm.

- Sai số tương đối của thiết bị đo lưu lượng không vượt quá 5% so với giá trị thực đo.

- Chu kỳ đo, ghi và truyền dữ liệu không quá 15 phút/lần.

- Thiết bị phải được hiệu chuẩn, kiểm định theo đúng quy định của cơ quan có thẩm quyền.

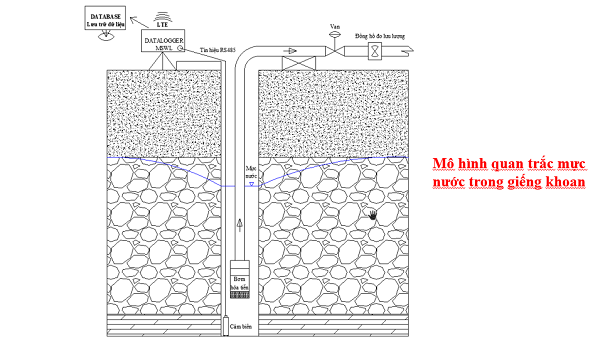

Yêu cầu kỹ thuật theo thông tư 17/2021/TT-BTNMT

Cấu hình và tính năng nổi bật của hệ thống

Hệ thống quan trắc mực nước và lưu lượng online được thiết kế tối ưu cho điều kiện vận hành thực tế tại Việt Nam, đảm bảo độ bền, độ chính xác và chi phí hợp lý.

Tính năng quan trắc mực nước tự động

- Ghi nhận số liệu online hoàn toàn tự động theo chương trình cài đặt sẵn.

- Hoạt động liên tục 24/7, không phụ thuộc vào con người.

- Sai số đo mực nước nhỏ hơn hoặc bằng 01 cm.

- Vận hành độc lập bằng nguồn điện năng lượng mặt trời, phù hợp khu vực xa lưới điện.

- Tín hiệu truyền ổn định thông qua module 4G LTE.

Mẫu thước đo mạch nước ngầm Yamayo

Truyền và quản lý dữ liệu quan trắc

Hệ thống cho phép truyền dữ liệu linh hoạt bằng giao thức Restful API hoặc FTP, dễ dàng tích hợp với các nền tảng giám sát của cơ quan quản lý.

Thông số ghi nhận online

- Tên công trình.

- Ký hiệu trạm quan trắc.

- Địa điểm lắp đặt.

- Thời gian gửi dữ liệu.

- Giá trị mực nước và lưu lượng khai thác.

- Toàn bộ dữ liệu được lưu trữ tập trung, hỗ trợ kỹ sư xử lý, phân tích và lập báo cáo nhanh chóng, chính xác.

Thước đo mực nước 100m Yamayo RWL100M

Quan trắc thủy văn và tính toán thông số kỹ thuật

Xác định thông số thủy văn từ dữ liệu quan trắc

Dựa trên dữ liệu mực nước thu thập liên tục kết hợp thí nghiệm bơm hút, hệ thống cho phép xác định chính xác các thông số thủy văn quan trọng như:

- Độ dẫn nước của giếng khai thác.

- Độ thấm của tầng chứa nước.

- Mức hạ thấp mực nước cho phép theo tiêu chuẩn Việt Nam.

- Dữ liệu quan trắc tự động giúp các tính toán thủy văn đạt độ chính xác cao, giảm sai lệch so với phương pháp đo thủ công.

Mô hình quan trắc mực nước theo cụm

Nhờ chủ động trong thiết kế, lập trình và lắp ráp tại Việt Nam, hệ thống có thể triển khai theo mô hình quan trắc cụm trong bán kính khoảng 1 km, sử dụng giao thức truyền thông LoRa nhằm:

- Giảm chi phí đầu tư thiết bị.

- Tối ưu hóa công tác vận hành và bảo trì.

- Đảm bảo độ ổn định và an toàn dữ liệu.

Quy trình triển khai hệ thống quan trắc tự động

- Quy trình được xây dựng khoa học, phù hợp với thực tế thi công và vận hành:

- Khảo sát hiện trường, định vị các giếng cần quan trắc.

- Đo mực nước tĩnh và xác định mực hạ thấp mực nước cho phép (mực nước động).

- Lập phương án bố trí cụm quan trắc tối ưu chi phí.

- Báo giá chi tiết và tiến hành lắp đặt hệ thống.

- Vận hành chạy thử, nghiệm thu và bàn giao cho khách hàng.

- Thời gian và hình thức bảo trì được xây dựng linh hoạt theo nhu cầu sử dụng thực tế.
