Cấu tạo và nguyên lý hoạt động súng đo nhiệt độ hồng ngoại

Súng đo nhiệt độ hồng ngoại là thiết bị đo không tiếp xúc sử dụng bức xạ hồng ngoại để xác định nhiệt độ bề mặt vật thể nhanh chóng, an toàn và chính xác. Nhờ khả năng đo từ xa, thiết bị này ngày càng phổ biến trong công nghiệp, bảo trì, điện – cơ khí và xây dựng.

Tổng quan về súng đo nhiệt độ hồng ngoại

Trong bối cảnh sản xuất hiện đại, việc đo nhiệt độ tại các vị trí nguy hiểm hoặc khó tiếp cận đòi hỏi thiết bị chuyên dụng. Súng đo nhiệt độ hồng ngoại (infrared thermometer) ra đời như một giải pháp tối ưu, giúp người dùng kiểm tra nhiệt độ mà không cần chạm trực tiếp vào vật thể.

TESTO 830-T1 là dòng súng đo nhiệt độ điều hòa chính hãng

Thiết bị hoạt động dựa trên nguyên lý thu nhận bức xạ nhiệt phát ra từ bề mặt vật, từ đó chuyển đổi thành tín hiệu điện và hiển thị dưới dạng nhiệt độ. Công nghệ này không chỉ nâng cao độ an toàn mà còn giúp tiết kiệm thời gian và tăng hiệu suất công việc.

Cấu tạo của súng đo nhiệt độ hồng ngoại

Súng đo nhiệt độ hồng ngoại được thiết kế tối giản nhưng vẫn đảm bảo đầy đủ các thành phần quan trọng để hoạt động hiệu quả. Mỗi bộ phận đều đóng vai trò riêng trong quá trình đo và xử lý dữ liệu.

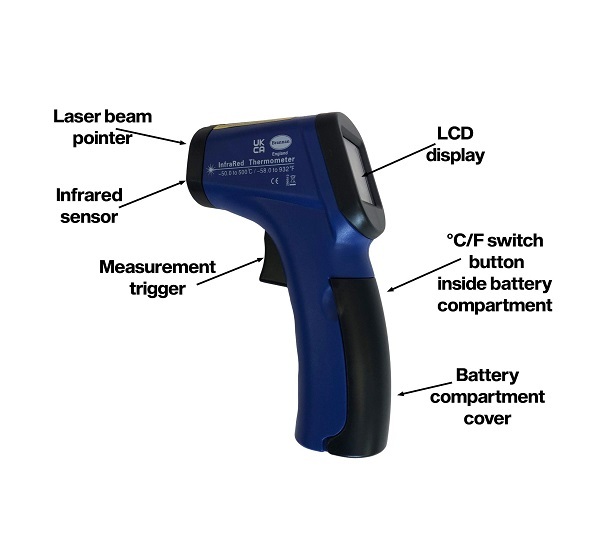

Cấu tạo của súng đo nhiệt độ hồng ngoại

Màn hình hiển thị và giao diện người dùng

Màn hình LCD là nơi hiển thị kết quả đo nhiệt độ cùng các thông số cài đặt. Các dòng máy hiện đại thường trang bị màn hình có đèn nền giúp đọc số liệu dễ dàng trong điều kiện thiếu sáng. Đây là yếu tố quan trọng giúp cải thiện trải nghiệm người dùng, đặc biệt trong môi trường công nghiệp.

Hệ thống cảm biến và xử lý tín hiệu

Trái tim của thiết bị chính là cảm biến hồng ngoại trong máy đo nhiệt độ. Bộ phận này có nhiệm vụ thu nhận bức xạ nhiệt từ vật thể và chuyển đổi thành tín hiệu điện. Sau đó, vi xử lý tích hợp sẽ phân tích tín hiệu này để tính toán và đưa ra giá trị nhiệt độ chính xác.

Ngoài ra, súng đo còn được tích hợp các phím điều khiển cho phép người dùng thiết lập chế độ đo, chọn đơn vị nhiệt độ hoặc điều chỉnh các thông số kỹ thuật phù hợp với từng ứng dụng cụ thể.

Đèn laser đóng vai trò định vị điểm đo, giúp người dùng xác định chính xác vị trí cần kiểm tra. Tuy nhiên, cần lưu ý rằng tia laser không tham gia vào quá trình đo nhiệt mà chỉ hỗ trợ ngắm mục tiêu.

Nguồn năng lượng của thiết bị đến từ pin, thường là pin AA hoặc pin sạc lithium, đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

Nguyên lý hoạt động của súng đo nhiệt độ hồng ngoại

Súng đo nhiệt độ hồng ngoại hoạt động dựa trên nguyên lý vật lý cơ bản: mọi vật thể có nhiệt độ lớn hơn 0 độ Kelvin đều phát ra bức xạ điện từ dưới dạng tia hồng ngoại.

Cơ chế thu nhận bức xạ nhiệt

Cảm biến hồng ngoại sẽ thu nhận năng lượng bức xạ phát ra từ bề mặt vật thể trong dải bước sóng phổ biến từ 0.8 µm đến 14 µm. Đây là khoảng bước sóng đặc trưng của nhiệt bức xạ mà thiết bị có thể phân tích hiệu quả.

Sau khi thu nhận, tín hiệu này được chuyển đổi thành tín hiệu điện. Cường độ bức xạ càng cao thì nhiệt độ vật thể càng lớn.

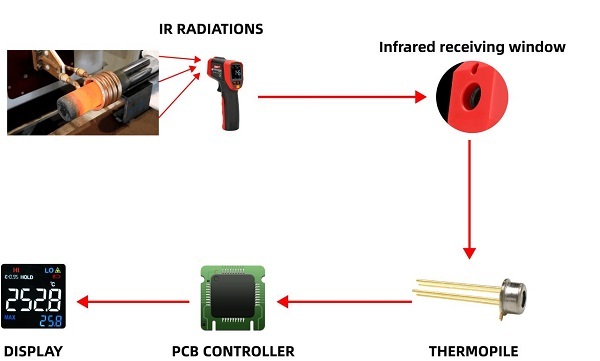

Nguyên lý hoạt động của súng đo nhiệt độ hồng ngoại

Quá trình xử lý và hiển thị kết quả

Tín hiệu điện sau khi được thu nhận sẽ được gửi đến vi xử lý trung tâm. Tại đây, các thuật toán sẽ tính toán dựa trên hệ số phát xạ (emissivity) của vật liệu để đưa ra kết quả nhiệt độ chính xác.

Kết quả cuối cùng được hiển thị trên màn hình chỉ trong vài giây, giúp người dùng nhanh chóng đưa ra quyết định trong quá trình kiểm tra, bảo trì hoặc sản xuất.

Các yếu tố ảnh hưởng đến độ chính xác

Mặc dù súng đo nhiệt độ hồng ngoại có độ chính xác cao, nhưng kết quả đo vẫn có thể bị ảnh hưởng bởi nhiều yếu tố. Khoảng cách đo, tỷ lệ D:S (Distance to Spot), hệ số phát xạ của vật liệu và môi trường xung quanh đều là những biến số quan trọng.

Ví dụ, bề mặt kim loại bóng có thể phản xạ bức xạ nhiệt, gây sai lệch kết quả. Trong khi đó, các vật liệu có bề mặt nhám thường cho kết quả đo ổn định hơn.

Ngoài ra, việc lựa chọn thiết bị phù hợp với dải đo và ứng dụng cụ thể cũng đóng vai trò quan trọng trong việc đảm bảo độ chính xác.

Ứng dụng thực tế trong công nghiệp

Súng đo nhiệt độ hồng ngoại được sử dụng rộng rãi trong nhiều lĩnh vực. Trong ngành điện, thiết bị giúp phát hiện điểm nóng trên hệ thống dây dẫn hoặc thiết bị đóng cắt. Trong cơ khí, nó hỗ trợ kiểm tra nhiệt độ động cơ, vòng bi hoặc hệ thống truyền động.

Trong xây dựng, Súng đo nhiệt độ Fluke giúp phát hiện rò rỉ nhiệt, kiểm tra cách nhiệt hoặc đánh giá chất lượng công trình. Ngoài ra, súng đo nhiệt độ còn được ứng dụng trong bảo trì máy móc, sản xuất thực phẩm và nhiều lĩnh vực khác.

Kết luận

Súng đo nhiệt độ hồng ngoại là thiết bị đo lường hiện đại, mang lại giải pháp an toàn và hiệu quả cho việc kiểm tra nhiệt độ từ xa. Với cấu tạo đơn giản nhưng tích hợp công nghệ tiên tiến, thiết bị này ngày càng trở thành công cụ không thể thiếu trong nhiều ngành công nghiệp.

Việc hiểu rõ cấu tạo và nguyên lý hoạt động không chỉ giúp người dùng sử dụng thiết bị hiệu quả hơn mà còn tối ưu độ chính xác trong từng phép đo.
