Mốc GPS là gì? Quy cách mốc GPS trong đo đạc trắc địa

Mốc GPS là điểm mốc được xác định tọa độ bằng công nghệ định vị vệ tinh GPS, thường được sử dụng trong đo đạc và trắc địa công trình. Nhờ độ chính xác cao, mốc GPS là công cụ không thể thiếu trong xây dựng hệ tọa độ quốc gia, lập bản đồ, thi công và kiểm soát chất lượng công trình. Vậy mốc GPS được hiểu cụ thể là gì? Quy cách chọn và chôn mốc ra sao?

Mốc GPS là gì?

Mốc GPS (Global Positioning System) là điểm tọa độ GPS cố định được xác định nhờ dữ liệu thu thập từ các vệ tinh định vị toàn cầu. Các mốc này đóng vai trò làm điểm gốc cho việc đo đạc, đảm bảo độ chính xác tuyệt đối về vị trí trong không gian ba chiều. Hệ thống GPS không chỉ giúp định vị mà còn cung cấp cơ sở để xây dựng lưới trắc địa, phục vụ quy hoạch, thiết kế và thi công công trình.

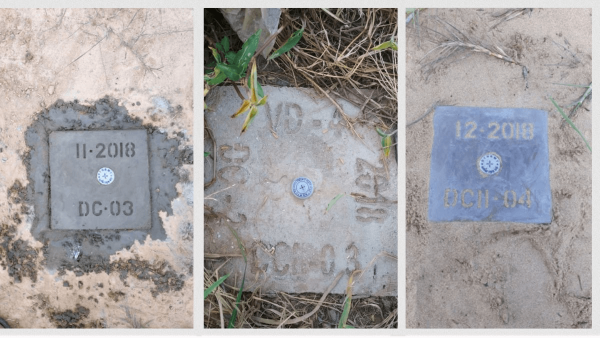

Mốc GPS là điểm tọa độ GPS cố định được xác định nhờ dữ liệu thu thập từ các vệ tinh

Báo giá chi tiết: Thiết bị GPS cầm tay

Trong đo đạc trắc địa, mốc GPS được sử dụng là thiết bị đo khoảng cách trắc địa để xác định hiệu tọa độ giữa hai điểm, hỗ trợ trong việc đo khoảng cách, tính diện tích, xác lập bản đồ địa hình và kiểm tra độ dịch chuyển công trình trong thời gian dài.

Tầm quan trọng của mốc GPS trong trắc địa

Mốc GPS mang lại nhiều lợi ích cho công tác đo đạc, bao gồm:

- Độ chính xác cao trong xác định vị trí tọa độ với GPS có camera

- Tiết kiệm thời gian thi công và đo đạc so với phương pháp truyền thống

- Giảm thiểu sai số do tác động của môi trường hoặc thiết bị

- Là cơ sở để thiết lập hệ thống tọa độ quốc gia và hệ thống dẫn đường

Ứng dụng rộng rãi trong khảo sát địa hình, xây dựng công trình, quản lý đất đai, giao thông, thủy lợi, và các lĩnh vực kỹ thuật khác

Máy định vị vệ tinh GPS GARMIN GPSMAP 65S

Quy cách mốc GPS trong đo đạc trắc địa

Để đảm bảo độ chính xác và độ bền lâu dài, việc lựa chọn, thiết kế và chôn mốc GPS cần tuân thủ theo các tiêu chuẩn kỹ thuật nghiêm ngặt. Dưới đây là các yếu tố quan trọng cần lưu ý:

Công tác chọn mốc GPS

Việc chọn điểm chôn mốc cần dựa trên khảo sát thực địa kết hợp với bản thiết kế kỹ thuật đã được phê duyệt. Một số yêu cầu trong giai đoạn này bao gồm:

- Vẽ sơ đồ các điểm đo và đặt tên theo khu vực hoặc công trình

- Khảo sát tuyến đo thủy chuẩn để tính toán cao độ

- Ưu tiên tái sử dụng mốc cũ nếu đáp ứng được yêu cầu kỹ thuật

- Lên kế hoạch chi tiết cho việc đo nối, lắp đặt máy thu GPS từ máy định vị Tiếng Việt

Công tác chọn mốc GPS

Quy cách chọn vị trí mốc GPS

Khi chọn vị trí đặt mốc GPS, cần đảm bảo:

- Phù hợp với thiết kế kỹ thuật và thuận tiện cho đo nối

- Có không gian mở, thông thoáng, đảm bảo góc cao vệ tinh lớn hơn 15 độ

- Không bị ảnh hưởng bởi các nguồn phát sóng lớn như tháp truyền hình, trạm phát sóng (nên cách xa trên 200 mét)

- Cách xa đường dây điện cao thế ít nhất 50 mét để giảm thiểu sai số đa đường dẫn (multipath)

- Vị trí ổn định, có thể bảo trì và sử dụng lâu dài

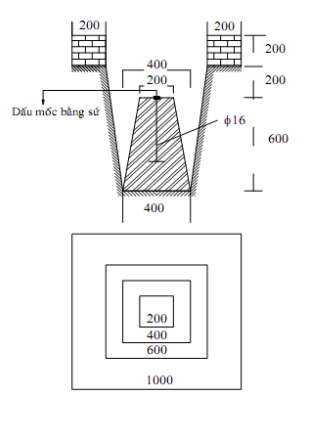

Quy cách mốc GPS dùng ở vùng trung du và vùng núi.

Quy cách chôn mốc GPS

Việc chôn mốc GPS cần tuân thủ theo tiêu chuẩn quốc gia TCVN 9401:2012 về đo và xử lý số liệu GPS trong trắc địa công trình. Các yêu cầu chính bao gồm:

- Mốc GPS phải là mốc vĩnh cửu, đúc bê tông cốt thép chắc chắn

- Khi chôn mốc, cần chuẩn bị lớp nền bằng phẳng, có thể lót gạch, sỏi hoặc bê tông để đảm bảo ổn định lâu dài

- Mốc có thể gắn vào nền đá, nền bê tông sẵn có, hoặc đúc tại hiện trường

- Vị trí chôn mốc cần được sự đồng ý bằng văn bản của cơ quan quản lý đất đai, kèm hồ sơ chuyển quyền sử dụng đất và cam kết bảo quản mốc

- Mốc cần ghi rõ tên, mã hiệu và có sơ đồ kèm theo trong hồ sơ kỹ thuật

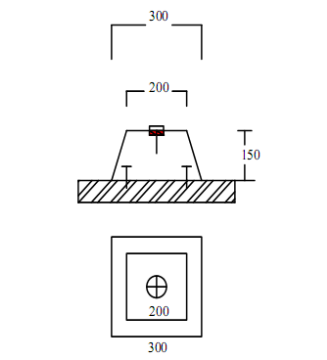

Quy cách mốc GPS gắn vào núi đá.

Hồ sơ kỹ thuật sau khi chôn mốc GPS

Sau khi hoàn tất công tác chọn điểm và chôn mốc, các tài liệu kỹ thuật cần được lập và bàn giao bao gồm:

- Ghi chú chi tiết điểm GPS

- Sơ đồ lưới đo GPS và vị trí các điểm mốc

- Hồ sơ pháp lý liên quan đến quyền sử dụng đất và cam kết bảo quản

- Báo cáo kỹ thuật tổng kết công tác khảo sát và chôn mốc

Phân loại quy cách mốc GPS theo địa hình

Tùy theo điều kiện địa hình và khu vực triển khai, quy cách chôn mốc GPS có thể khác nhau:

- Khu vực đồng bằng, trung du: Chôn mốc bê tông trên mặt nền kiên cố

- Vùng núi, đồi đá: Khoan và gắn mốc trực tiếp vào vách đá hoặc nền đá tự nhiên sử dụng định vị GPS dùng cho hàng hải để định vị chính xác

- Trong đô thị: Gắn mốc vào nền bê tông hiện hữu như vỉa hè, móng công trình

Thiết bị đo GPS Garmin

Câu hỏi thường gặp (FAQ)

Mốc GPS dùng để làm gì trong trắc địa?
Mốc GPS được sử dụng để xác định vị trí chính xác trong không gian ba chiều, phục vụ đo đạc, bản đồ, xây dựng và quản lý đất đai.

Mốc GPS có thể sử dụng lâu dài không?
Có. Nếu được chôn đúng quy cách, bảo vệ và định kỳ kiểm tra, mốc GPS có thể sử dụng trong nhiều năm mà không bị sai lệch tọa độ.

Có tiêu chuẩn kỹ thuật nào quy định về mốc GPS không?
Hiện nay, quy định chính thức tại Việt Nam là TCVN 9401:2012 – Tiêu chuẩn kỹ thuật đo và xử lý số liệu GPS trong trắc địa công trình.

Khoảng cách an toàn khi đặt mốc GPS là bao nhiêu?
Tối thiểu 200 mét cách trạm phát sóng, 50 mét cách đường điện cao thế để tránh nhiễu tín hiệu vệ tinh.

Có cần xin phép khi chôn mốc GPS trên đất cá nhân không?
Có. Phải được sự chấp thuận của cơ quan quản lý đất và chủ sở hữu đất trước khi chôn mốc GPS.

Lựa chọn mua máy định vị GPS uy tín

Mốc GPS là thành phần quan trọng trong công tác đo đạc và trắc địa công trình hiện đại. Việc lựa chọn đúng vị trí, tuân thủ quy cách kỹ thuật và bảo quản đúng cách sẽ đảm bảo tính chính xác, độ bền và hiệu quả lâu dài trong thi công, quy hoạch và quản lý hạ tầng. Tuân thủ các tiêu chuẩn quốc gia là yêu cầu bắt buộc để đảm bảo độ tin cậy của hệ thống mốc GPS trên toàn quốc.i.
