Cọc khoan nhồi là gì? Quy trình thi công và thiết bị đo kiểm chuẩn xác

Cọc khoan nhồi được xem là "xương sống" vững chãi cho các công trình cao tầng và cầu đường hiện đại. Đây là loại móng bê tông cốt thép đổ tại chỗ, giúp truyền tải trọng công trình xuống các lớp đất đá sâu bên dưới. Để đảm bảo tính an toàn tuyệt đối, bên cạnh kỹ thuật đào lỗ bằng gầu khoan hay máy xoắn, việc kiểm soát độ sâu và độ thẳng đứng bằng các thiết bị đo lường chuyên dụng như MSR50 và MSR100 tại MVTEK là yếu tố then chốt giúp tối ưu hóa chất lượng nền móng.

Quy trình thi công cọc khoan nhôi

Đặc điểm kỹ thuật và thông số kích thước của cọc khoan nhồi

Loại cọc này nổi bật với khả năng linh hoạt về kích cỡ và độ sâu. Tùy thuộc vào yêu cầu địa chất, đường kính cọc thường dao động rộng từ 60cm đến 300cm.

Cọc nhỏ: Đường kính dưới 80cm, thường dùng cho nhà phố hoặc công trình tải trọng vừa.

Cọc lớn: Đường kính trên 80cm, dành cho cao ốc, cầu cảng.

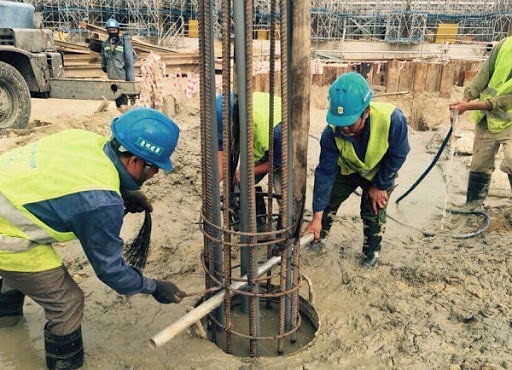

Đặc điểm kỹ thuật và thông số kích thước của cọc khoan nhồi

Cấu tạo chi tiết của hệ thống cọc khoan nhồi

Một cây cọc hoàn chỉnh không chỉ có bê tông mà là sự kết hợp phức tạp của nhiều thành phần cơ khí và thiết bị kỹ thuật:

1. Hệ thống cốt thép (Thép dọc, thép đai và thép tăng cường)

Cốt thép được thiết kế dựa trên tính toán chịu lực:

Cốt thép dọc:

Đường kính tối thiểu d12.

Hàm lượng thép cọc chịu nén: 0,2 – 0,4%.

Cọc chịu uốn, kéo, nhổ: 0,4 – 0,65%.

Khoảng cách nhỏ nhất giữa các thanh thép: 10cm.

Thông thường bố trí 100% thép ở đầu cọc, giảm dần về chân cọc.

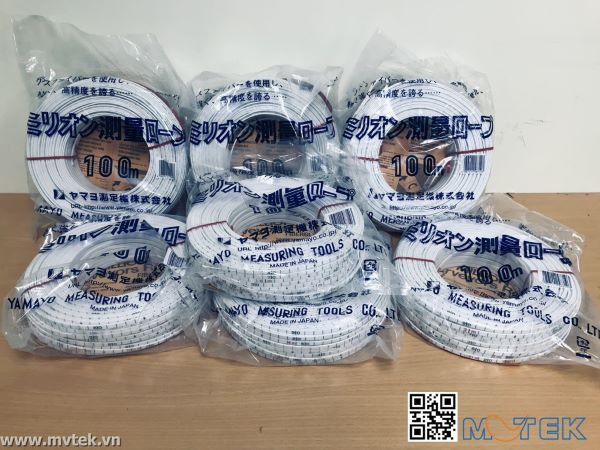

Thước đo Yamayo chuyên dụng cho thi công cọc khoan nhồi

Thước đo Yamayo chuyên dụng cho thi công cọc khoan nhồi

Cốt thép đai:

Đường kính phổ biến d6 – d12.

Khoảng cách 200 – 300mm, có thể thay đổi theo thiết kế.

2. Ống thăm dò và các phụ kiện bảo vệ

Ống thăm dò (thường bằng thép hoặc nhựa) là bộ phận bắt buộc để thực hiện kiểm tra siêu âm cọc sau khi đổ bê tông. Số lượng ống tăng dần theo đường kính cọc (từ 3 đến hơn 5 ống). Ngoài ra, các con kê xi măng đóng vai trò của cọc khoan nhồi giúp duy trì lớp bảo vệ bê tông dày 5-7cm, ngăn ngừa rỉ sét cốt thép.

Các loại cọc khoan nhồi phổ biến trong xây dựng hiện nay

Tùy vào công nghệ tạo lỗ và xử lý đáy, chúng ta có 4 loại chính:

Cọc khoan thường: Tạo lỗ bằng gầu khoan hoặc phương pháp rửa ngược.

Cọc khoan mở rộng đáy: Có phần đế to hơn thân để tăng khả năng chịu tải thêm 5-10%.

Cọc Barrette: Cọc có tiết diện hình chữ nhật hoặc chữ thập, thi công bằng gầu ngoạm chuyên dụng.

Cọc có bơm vữa gia cường đáy: Công nghệ hiện đại nhất, giúp tăng sức chịu tải lên đến 200-300% bằng cách bơm áp lực cao vào đáy cọc.

Cấu tạo chi tiết của hệ thống cọc khoan nhồi

Giải pháp đo lường chất lượng cọc khoan nhồi từ MVTEK

Để một công trình đạt tiêu chuẩn nghiệm thu, việc đo đạc thông số hố khoan là bắt buộc. Tại MVTEK, chúng tôi cung cấp các sản phẩm thước đo cọc khoan nhồi hàng đầu:

Thước đo cọc khoan nhồi MSR50 - Độ chính xác cho công trình vừa

Sản phẩm MSR50 được thiết kế nhỏ gọn, bền bỉ, chuyên dùng để đo độ sâu và độ lắng bùn cho các loại cọc có đường kính nhỏ và trung bình. Đây là thiết bị không thể thiếu cho các kỹ sư giám sát muốn kiểm soát sai số trong lòng đất một cách tuyệt đối.

Thước đo cọc khoan nhồi là loại thước cuộn chuyên dụng

Thước đo cọc khoan nhồi 50 mét

Thước đo cọc khoan nhồi MSR100 - Thiết bị chuyên dụng cho dự án lớn

Với những siêu công trình đòi hỏi độ sâu lớn, MSR100 là lựa chọn số 1. Thiết bị sở hữu dây đo chịu lực cao, khả năng chống nước đạt chuẩn và độ bền vượt trội trong môi trường bùn đất khắc nghiệt. Sản phẩm giúp đo đạc chính xác chiều sâu lên đến 100m, đảm bảo cọc được đặt đúng tầng địa chất thiết kế.

Ưu điểm nổi bật của thước đo 100m

Ưu điểm nổi bật của thước đo cọc khoan 100m

Mua thước đo cọc khoan chính hãng ở đâu?

Việc chọn mua thiết bị chính hãng giúp đảm bảo độ bền, độ chính xác và an toàn công trình. Tại MVTEK - Công ty CP Công nghệ MAI VŨ, chúng tôi cam kết cung cấp sản phẩm mới 100%, chính hãng, bảo hành đầy đủ, kèm dịch vụ bảo trì định kỳ giúp thiết bị luôn hoạt động ổn định.

Mua thước đo cọc khoan chính hãng
